Microscope optique
Un microscope optique fonctionne comme un télescope à réfraction, sauf que l'objet est très proche de la lentille de l'objectif. Un objet à étudier, par exemple un organisme minuscule si petit qu'il ressemble à un simple point, est placé sur une lame, qui est généralement un morceau de verre plat. Les clips de la platine plate du microscope maintiennent la lame en place. La platine peut être ajustée pour ajouter de la lumière. Elle se déplace également pour permettre à différentes couches de l'objet d'être mises au point. L'utilisateur regarde à travers l'oculaire du microscope. Un miroir situé au bas du microscope réfléchit les rayons lumineux vers l'objet par un trou dans la platine. Les lentilles de l'objectif agrandissent l'image qui est rendue encore plus grande lorsqu'elle est vue à travers les lentilles de l'oculaire. Certains microscopes lumineux sont en fait des appareils photo numériques, conçus pour photographier de petites choses mais n'ayant pas d'oculaire.
De nombreux microscopes, souvent utilisés dans les collèges et les lycées, ont normalement un grossissement supérieur de 40x avec la possibilité d'avoir 4x et 8x. Cela permet au microscope de montrer des cellules de base et d'autres objets. D'autres microscopes peuvent être grossis des centaines de fois, voire des milliers.
Premier microscope à lumière monoculaire.
Composants
Tous les microscopes optiques modernes conçus pour l'observation d'échantillons par transmission de lumière partagent les mêmes composantes de base du trajet de la lumière, énumérées ici dans l'ordre dans lequel la lumière les traverse. De plus, presque tous les microscopes ont les mêmes composants "structurels" :
- Lentille oculaire (oculaire) (1)
- Tourelle d'objectif ou revolver ou nez tournant (pour tenir plusieurs lentilles d'objectif) (2)
- Objectif (3)
- Molette de mise au point pour déplacer la scène (4 - réglage grossier, 5 - réglage fin)
- Cadre (6)
- Source de lumière, une lumière ou un miroir (7)
- Diaphragme et lentille de condenseur (8)
- Étape (pour conserver l'échantillon) (9)
Ces entrées sont numérotées selon l'image de droite.

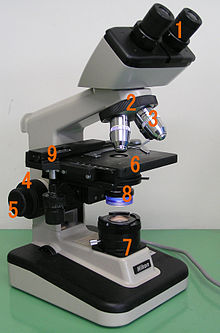

Microscope à transmission monoculaire moderne, dont les pièces sont numérotées
Une lentille d'objectif de microscope ; à gauche 100x, et une lentille d'oculaire ; à droite 10x
Alternatives
Les microscopes optiques ne peuvent pas montrer des choses qui sont plus petites que les ondes lumineuses, en raison de la limite de diffraction. Les microscopes qui peuvent voir des choses plus petites comprennent :
- Microscope à force atomique (AFM)
- Microscope électronique à balayage (MEB)
- Microscopie à conduction ionique à balayage (SICM)
- Microscope à balayage à effet tunnel (STM)
- Microscopie électronique à transmission (TEM)
- Microscope ultraviolet
- Microscope à rayons X
Questions et réponses
Q : Comment fonctionne un microscope optique ?
R : Un microscope optique fonctionne comme un télescope à réfraction, l'objet étant très proche de l'objectif.
Q : À quoi sert une lame dans un microscope optique ?
R : Une lame est utilisée pour tenir l'objet étudié, par exemple un minuscule organisme.
Q : Comment la lame est-elle maintenue en place sur la platine du microscope ?
R : Les pinces de la platine du microscope maintiennent la lame en place.
Q : Qu'est-ce que le réglage de la platine d'un microscope permet à l'utilisateur de faire ?
R : Le réglage de la platine permet à l'utilisateur d'ajouter plus de lumière et de mettre au point différentes couches de l'objet.
Q : Quel rôle joue le miroir situé au fond du microscope dans l'observation d'un objet ?
R : Le miroir réfléchit les rayons lumineux vers l'objet à travers un trou dans la platine.
Q : Quelle est la fonction des lentilles objectives dans un microscope ?
R : Les lentilles objectives grossissent l'image de l'objet observé.
Q : Quelle est la plage de grossissement disponible pour un microscope optique couramment utilisé dans les collèges et les lycées ?
R : Le grossissement le plus élevé pour de nombreux microscopes utilisés dans les collèges et les lycées est de 40x, avec la possibilité d'avoir 4x et 8x.
